B-Tipi Termokupl

B-Tipi Termokupl, %70 Platin, %30 Rodyum alaşımından oluşan (+) ve %94 platin, %6 Rodyum (-) bacaktan oluşan bu termokupl 1370 ila 1700 °C arasında bir sıcaklık aralığı sergiler. Çoğunlukla cam üretimi gibi son derece yüksek sıcaklıklarda gerçekleştirilen uygulamalarda kullanılır.

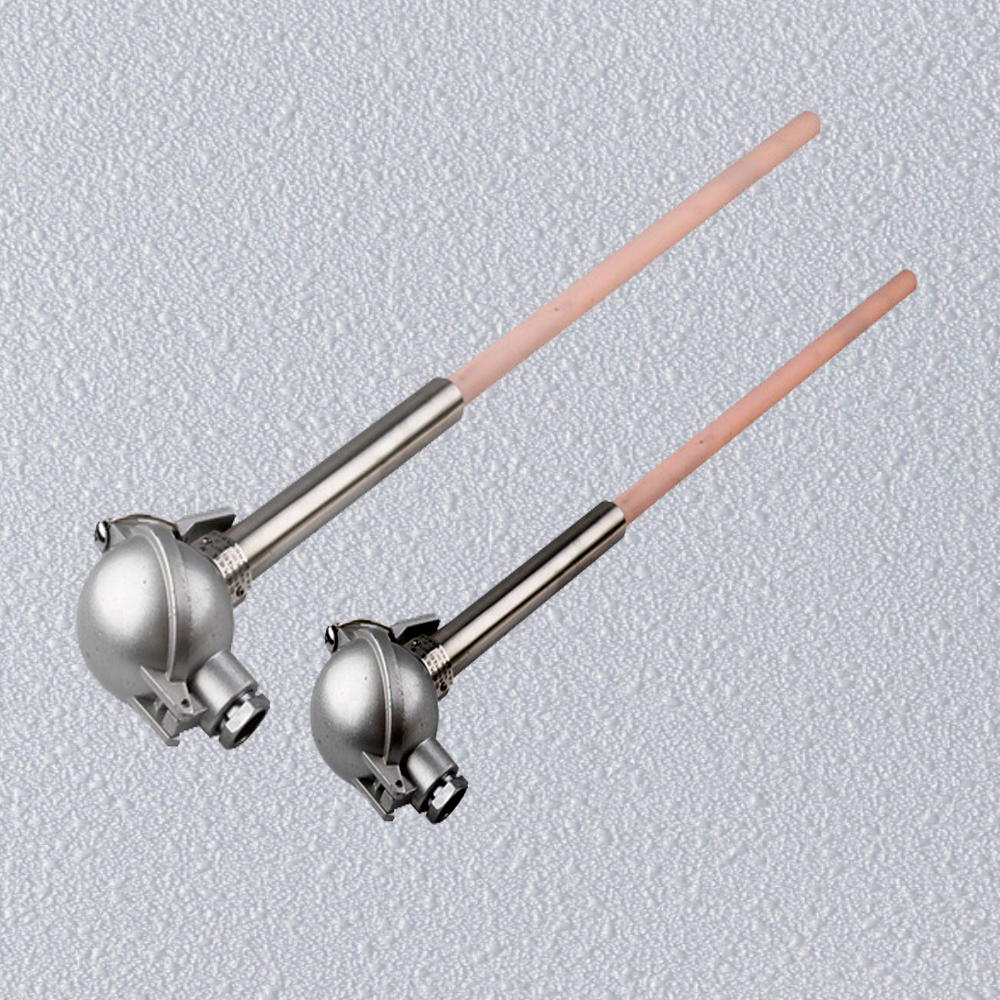

R/S/B tipi termokupl platin rodyum alaşımlı termokupl kalibrasyonu , yüksek sıcaklıklı değerli metal termokupl olarak da bilinir, güvenilir kalite ve güvenilir algılama özelliğine sahiptir. Platin pota, kararlı termoelektrik performansa ve güçlü oksidasyon direncine sahip geleneksel bir sıcaklık ölçüm bileşenidir. Uzun süreli kullanım sıcaklığı 1600 °C, kısa süreli kullanım sıcaklığı ise 1800 °C’dir. Yüksek saflıkta platin-iridyum alaşımlı telden yapılmış 99 korindon koruyucu kılıftan yapılmıştır. Sıcaklık direnci yüksektir, sıcaklık ölçümünde doğrudur ve hassasiyeti yüksektir. Sıcaklık ölçüm sensörü olarak genellikle sıcaklık vericisi, regülatörü ve gösterge cihazı ile birlikte kullanılır. Çeşitli üretim süreçlerinde sıvıların, buharların ve gazlı ortamların ve katı yüzeylerin sıcaklığını 0-1700 °C aralığında doğrudan ölçmek veya kontrol etmek için bir proses kontrol sistemi kullanılır.

Platin-rodyum termokupllar, termokupl serisinde en yüksek doğruluğa, en iyi stabiliteye, geniş sıcaklık aralığına, uzun hizmet ömrüne ve yüksek sıcaklık sınırına sahiptir. Oksitleyici ve inert atmosferlerde kullanıma uygundur. Kısa bir süre vakumda da kullanılabilir, ancak indirgeyici atmosferlerde veya metal veya metal olmayan buhar atmosferlerinde kullanıma uygun değildir. B Tipi termokuplun bariz bir avantajı, termoelektrik potansiyelin 0 ila 50 °C aralığında 3 μV’den az olması nedeniyle kompanzasyon teli ile kompanzasyon gerektirmemesidir.

Dezavantajları: Platin-rodyum termokuplların eksikliği termoelektrik potansiyel, küçük termoelektrik potansiyel oranı, düşük hassasiyet okuması, yüksek sıcaklıkta düşük mekanik mukavemet, kirliliğe karşı çok hassas, pahalı değerli metal malzemeler ve bu nedenle büyük bir tek seferlik yatırımdır.

Platin-rodyum termokupllar, bir platin-rodyum termokupl iki farklı bileşenden oluşan bir iletkenle birleştirildiğinde, iki bağlantı noktasının sıcaklığı farklı olduğunda, döngüde bir termal akım oluşması prensibine göre çalışır. Termokuplun çalışma ucu ile referans bağlantı noktası arasında bir sıcaklık farkı varsa, gösterge ölçer, termokupl tarafından üretilen termoelektrik potansiyele karşılık gelen sıcaklık değerini gösterecektir.
